1、概述
多參數智能選井量油撬，是針對油田集輸管網布置復雜、分區計量不準等一系列問題而專門設計的產品。本裝置采用選通裝置和單井式計量裝置結合，只使用一套計量裝置，卻能對多個油井的來液進行匯總及選井進行計量,減少了生產損耗，降低了生產成本。主要在油田分區油氣計量及計量間油氣計量或油井單井量產中配套使用，測量范圍廣,尤其適合低液量、高含水、高含氣的油井或油田區塊。
2、解決方案
2.1 系統實現的總體方案
多參數智能計量系統分為三大部分組成，即撬裝計量系統、PLC自控系統、軟件監控系統。
（1）計量控制系統可根據進站油管線的數量進行連接計量。通過PLC控制油井自動分配、閥組切換流程，對相應單井來液通過液氣分離裝置分離后，氣體通過氣體流量計進行計量，液體經過過濾后通過原油質量流量計進行計量。還可以利用在線含水分析儀適時測量來液中的含水率。
（2） PLC自控系統是整個撬塊自動運行的核心。撬塊的自動選井,來液自動分離，液體、氣體分離計量,數據進行計算、存儲等功能都是由PLC自控系統完成。
（3）軟件監控系統用于監控該工藝裝置的生產運行情況。監控系統不但可以實時顯示計量裝置的運行參數，并能接入所屬管理區監控中心的存儲管理設備，實現集中控制和顯示。

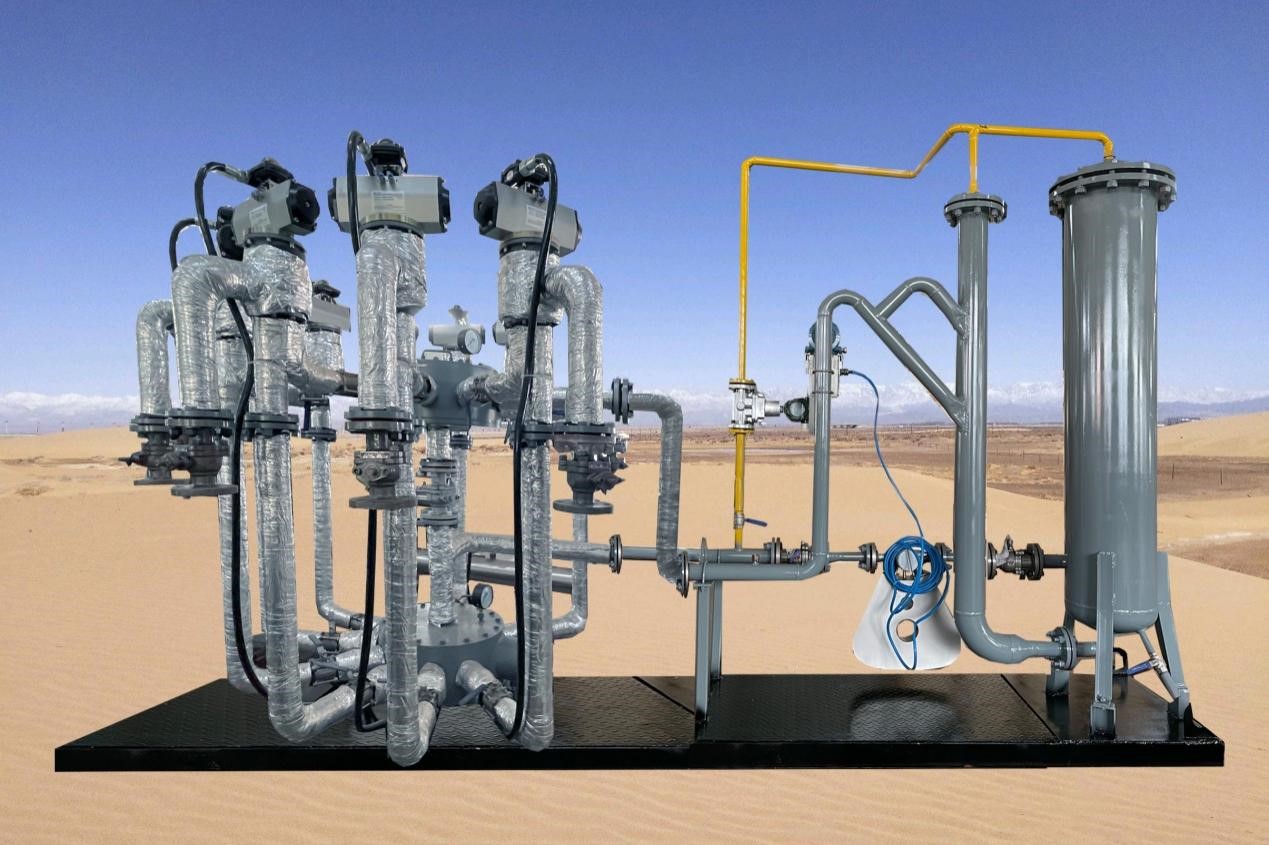

( 多參數智能選井量油撬）
2.2 系統功能特點
1）自動化程度高，運行安全可靠、無人值守撬裝化等特點；
2）選通裝置密封面具有耐腐蝕、耐磨、不容易結垢等特點，同時設置手動調節部件，以方便安裝及維護，實現零泄漏；
3）壓力損失小，整套系統******壓損小于0.1MPa；
4）配有除砂及過濾裝置，通過定期清洗、跟換濾網解決管線堵塞；
5）測量精度高，適用范圍廣。可實現不同含水率原油中油、氣、水三相流體的連續在線測量；
6）具有遠程通信接口，可遠距離實時傳送測量數據，為實現網絡化管理和區塊化管理提供了有效的條件；
7）計量裝置設計有應急旁通回路，可實現超越泄壓,防止管線憋壓；
2.3撬裝計量系統技術指標
撬裝設備技術指標：
1）公稱壓力：0~ 10MPa
2）公稱口徑：單井進口管線通徑DN50~100,排污管線：DN50
3）適用介質：原油、含油污水、水、蒸氣等
4）介質溫度： 0℃ ~+125℃
5）液相粘度：≤1000mPa.s(300C)
6）供電電源： 220V/380V 50Hz 3000W
7）壓力損失： ≤0.1Mpa
8）工作環境：相對濕度5%～95% 、溫度-20℃---55℃；
9）流量范圍： 液相0~200 t/d,氣相測量0~50000 m3/d
10）測量精度： 油相≤0.5%,含水率≤±2%，氣相≤1%
11）輸出信號： 4~20mA RS485通訊
12）防護等級： IP65
13）防爆等級： ExdⅡBT4
14）室內環境溫度：16~45 0C
15）室外環境溫度：-25.5~40.5 0C
3、現場應用案例
多參數智能量油撬具有抗過載，抗沖擊，高精度和較好的穩定性，高品質、低價位，能適應各種工業應用的特點，是精密機械加工、溫度補償和模擬信號處理技術的結晶，主體電路工藝材料先進，密封固化與外部完全隔離，能滿足防潮、防水、防爆、防腐、防塵等惡劣工況的要求。下面為勝利油田現場應用。

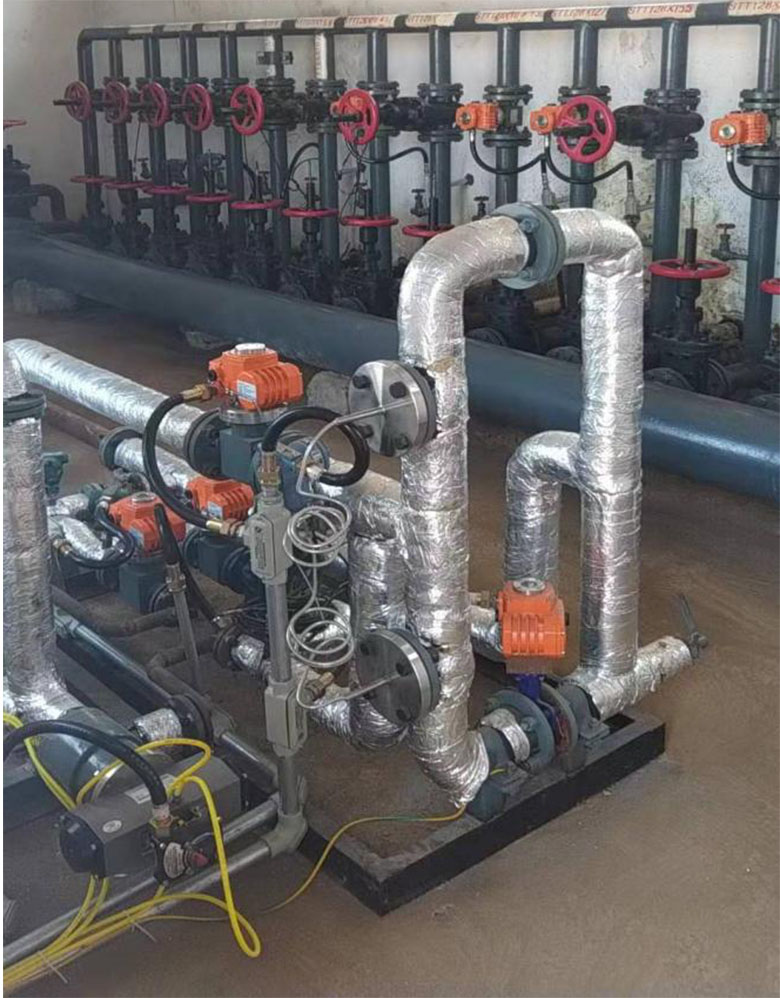

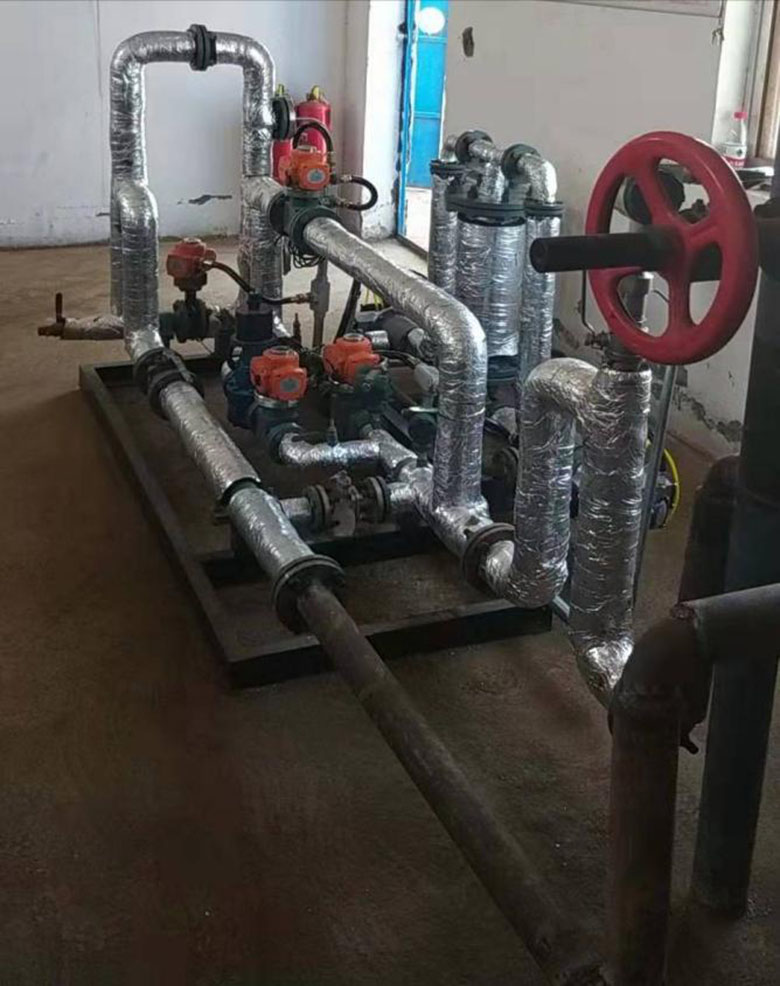

現場使用照片：
軟件監控系統應用展示：

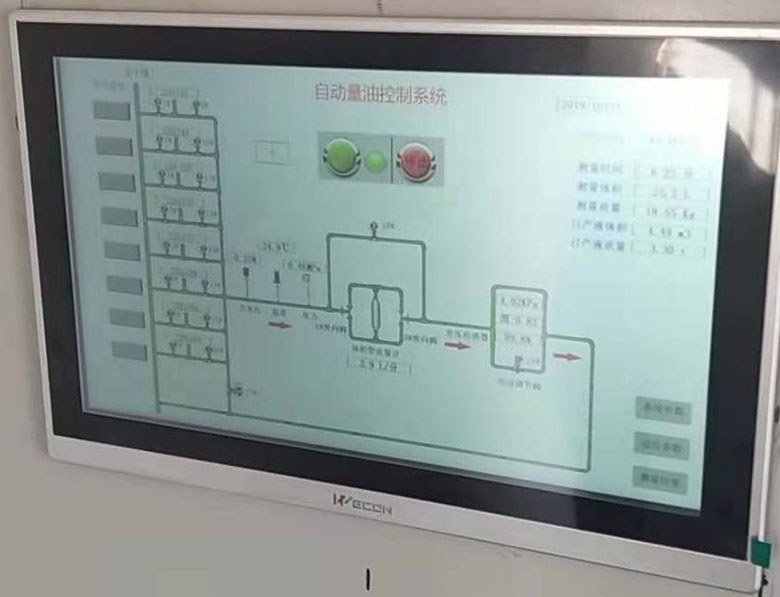

（1） 系統運行流程界面（報警在界面閃爍，并有聲音）
（2） 數據系統運行趨勢顯示界面
(3）據報表顯示界面

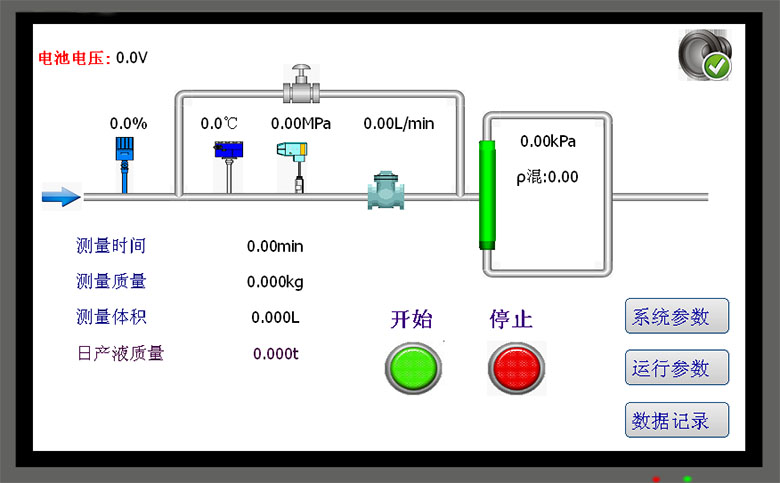

（4) 智能選井控制及應用數據
